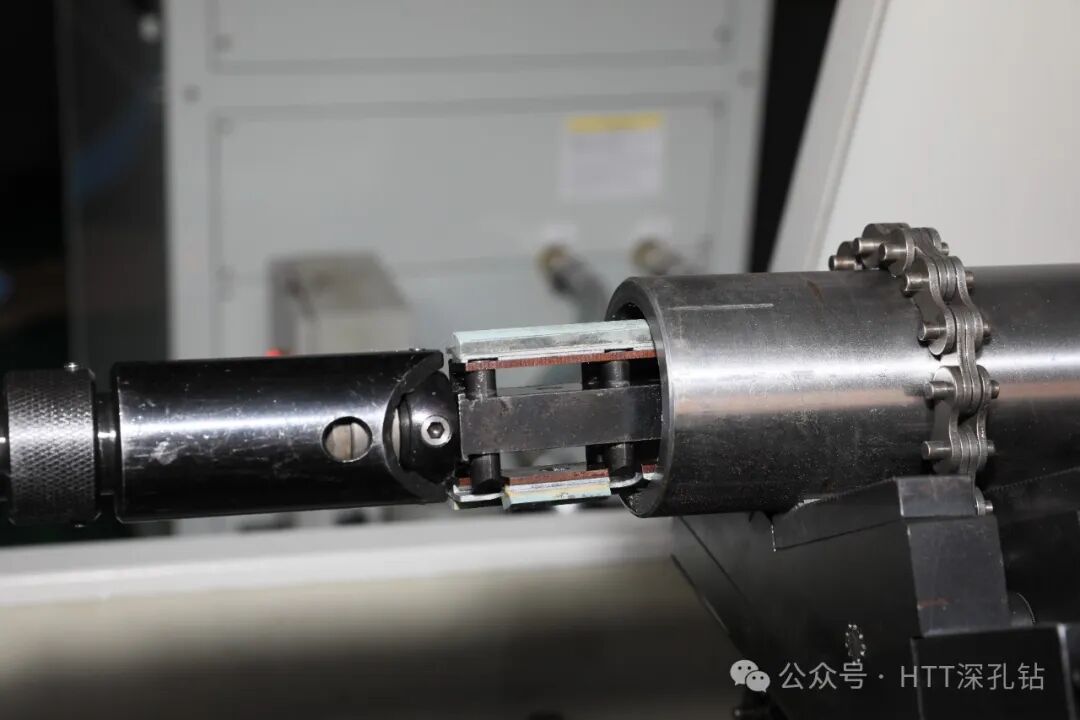

1.1液压自动进给涨刀系统 HAZ(图7)

    液压自动涨刀系统主要应用于精珩加工,采用液压涨刀系统可改善表面加工的质量和达到较高的尺寸精度要求。

1.2 电子液压涨刀系统EHZ(图8)

    电子液压涨刀系统主要应用于大型珩磨机。它的显著特征是其可为砂条提供尽可能大的径向进给力。

     EHZ的基本结构如图8所示。进给的驱动是由液压缸实现的，涨刀进给的大小调节是由液压泵驱动蜗杆机构带动丝母来设定的。通过该涨刀系统可实现分步定量涨刀，并且被加工的孔始终是从孔径最小的地方且以一个相匹配的涨刀压力来进行珩磨。

1.3 电子机械涨刀系统EMZ(图9)

1.4 液压双进给涨刀系统 HAZ/HAZ(图10)

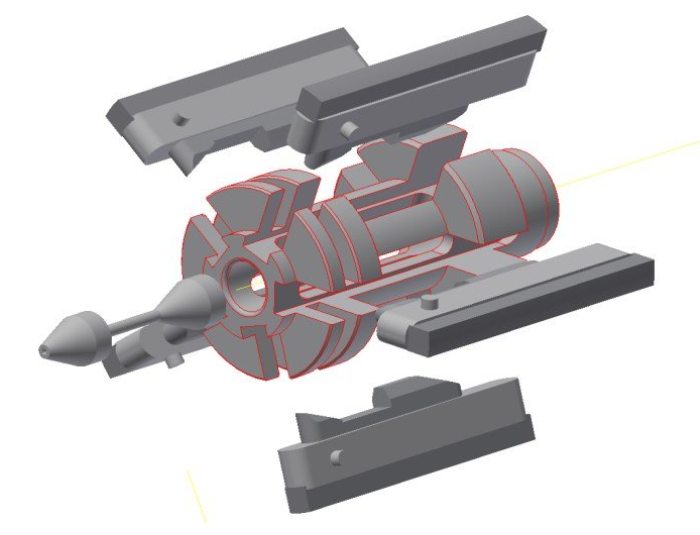

    使用HAZ/HAZ的双进给珩磨头配有两套砂条，可使用一副刀具完成粗珩和精珩或者精珩和平台珩两个珩磨工序。

    如图10所示，涨刀系统有两个独立的液压缸，它们驱动两个互不干涉的涨刀机构。砂条对孔壁的压力调节是通过伺服比例阀来实现的， 通过压力传感器监控压力的大小。
