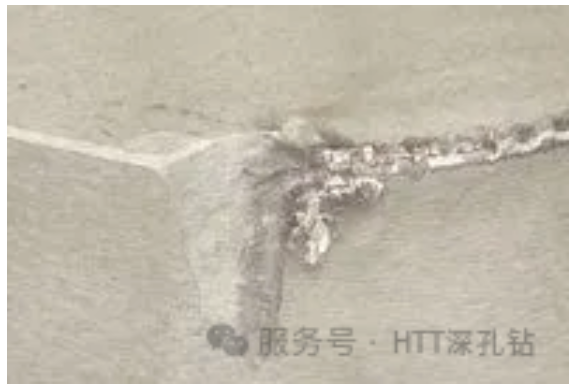

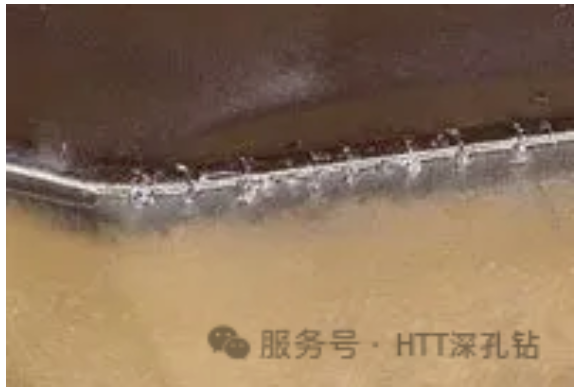

说明：这是切削刀具最常见的磨损类型，也是理想的磨损类型，因为它能使刀具寿命具有可预测性和稳定性。后刀面磨损由磨粒作用引起，而磨粒来源于工件材料中的硬质成分。

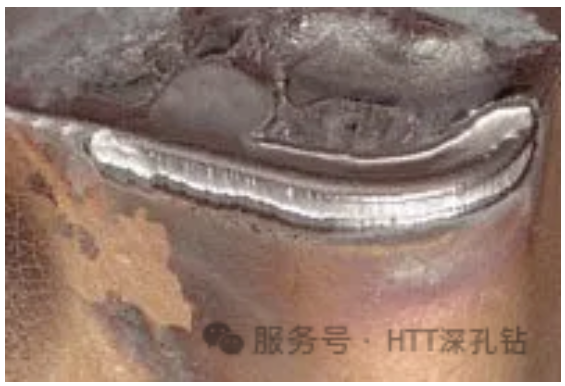

说明：切削刀具的月牙洼磨损集中在刀片的前刀面。这种磨损是由工件材料与切削刀具之间发生化学反应导致的，且切削速度会加剧该磨损。过度的月牙洼磨损会使切削刃强度降低，进而可能导致切削刃断裂。

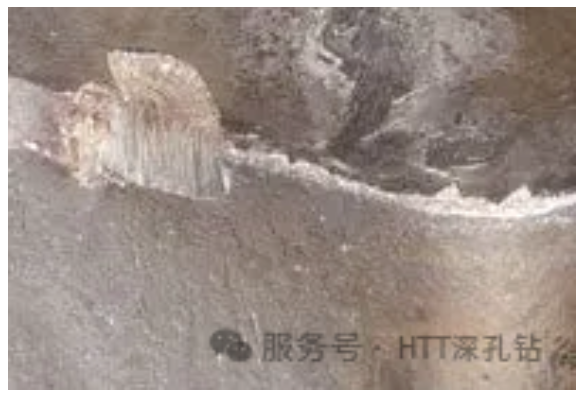

说明：这种切削刀具磨损是由于切屑与刀片发生压力焊接而产生的。在加工低碳钢、不锈钢、铝合金等粘性材料时，积屑瘤磨损最为常见。较低的切削速度会增加积屑瘤的形成概率。

说明：刀片出现缺口磨损时，其特征是在切削深度线处的前刀面和后刀面均会产生局部严重损伤。这种磨损由粘着作用（切屑的压力焊接）和材料的形变硬化表面共同导致，在加工不锈钢和高温合金（HRSA）时较为常见。

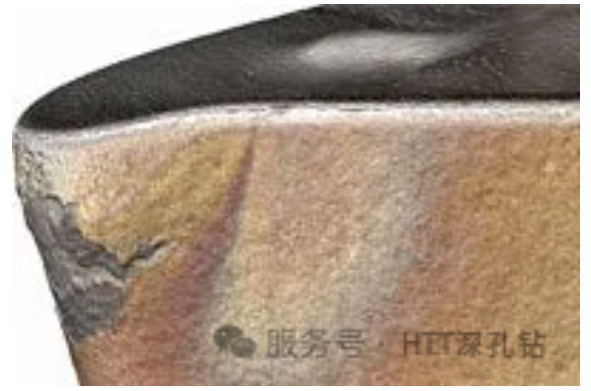

说明：当切削刃处的温度在冷热之间快速交替变化时，切削刃上可能会出现多道垂直于切削刃的裂纹。热裂纹与断续切削相关。

（在铣削加工中较为常见），且使用冷却液会加剧热裂纹的产生。

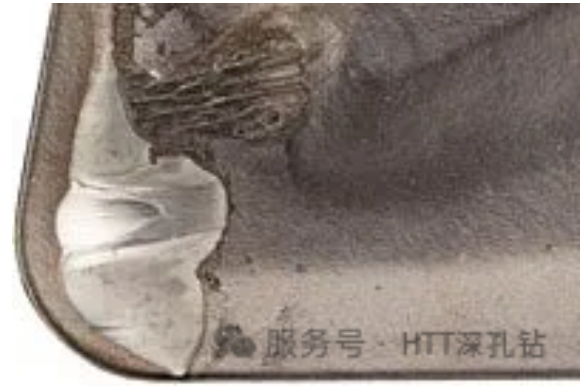

说明：刃口崩损或断裂是切削刃承受的机械拉应力超过极限所致。导致这些应力产生的原因有多种，例如切屑冲击、切削深度或进给量过大、工件材料中存在砂粒夹杂物、积屑瘤、振动，以及刀片过度磨损等。
